過電壓保護器測試儀簡介 ----Product introduction
過電壓保護器測試儀又稱過電壓保護器綜合測試儀、三相過電壓保護器測試儀、10kV過電壓保護器測試儀、過電壓保護器放電電壓測試儀、帶間隙過電壓保護器測試儀、過電壓保護器綜合測試裝置、組合式過電壓保護器測試儀。
作為電力系統中一種新型過電壓保護裝置，三相組合式過電壓保護器已大量應用于35kV及以下電力系統中，用以限制雷電過電壓、真空斷路器操作過電壓以及電力系統中可能出現的各種暫態過電壓，可有效地保護電動機、變壓器、開關、電容器、電纜、母線等電力設備的絕緣不受損害，對相間和相對地的過電壓均能起到可靠的限制作用，是傳統的避雷器所不具備的。
對過電壓保護器的試驗，應該符合《DL/T 474.5-2006》現場絕緣試驗實施導則第5部分:避雷器試驗要求。三相組合式過電壓保護器主要分為有帶間隙過壓保護器和無間隙過電壓保護器兩大類，其試驗項目內容要求分別使用高壓工頻交流和高壓直流電源，試驗時需要直流高壓試驗設備及交流耐壓試驗設備各一套，設備體積大、件數多，試驗接線測試較為繁瑣，工作效率低下。國內尚無可覆蓋有間隙和無間隙過電壓保護器的專用儀器。為此我公司開發了一款適用于10kV電壓等級及以下的三相組合式過電壓保護器綜合測試儀，用于三相組合式過電壓保護器調試及試驗項目，以期及早發現設備內部絕緣受潮及閥片老化等危險缺陷。
過電壓保護器測試儀標準配置
主要特點 ----Main features
1.儀器主機采用高強度、高絕緣、耐磨硬塑密封箱，具有外形美觀，堅固耐用，防震性能好，絕緣等級高，方便現場搬運等特點；
2.儀器使用220V市電供電，能滿足各類試驗現場。
3.周到的安全設計：儀器設計有高壓輸出開關，置于OUT后硬件電路才可接入高壓輸出電路，可有效避免因誤操作導致輸出高壓，而對試驗人員造成傷害的隱患；儀器一旦有高壓輸出會發出聲光報警提示，對現場使用人員有良好的提示作用。
4.儀器主機內置32位高速處理器，具有強大的數據處理能力。
5.全中文簡體液晶顯示，人機界面良好，操作簡單直觀。
6.儀器功能全面配置靈活，主機可直接輸出直流高壓用于測試無間隙三相過電壓保護器及氧化鋅避雷器，也可配置試驗變壓器用于有串聯間隙過電壓保護器的工頻放電電壓試驗，一套儀器即可完成常用過電壓保護器的測試項目。
7.試驗參數包括有串聯間隙過電壓保護器交流動作電壓試驗和無間隙過電壓保護器及氧化鋅避雷器的直流1mA參考電壓試驗，數據可信、精度高。
8.附件配置齊全，能滿足各類過電壓保護器的試驗現場需要。
過電壓保護器測試儀參數 ----Technical parameter
| 輸出電壓（AC） | 0.00～30.0kV |
| 分辨率 | 0.1kV |
| 測量準確度 | ±1%±2個字 |
| 測試間隔時間 | ≥15S |
| 測試結果 | 測試完畢自動計算三次平均值并具有可選的打印功能 |
| 額定輸出(DC) | 電壓0-30kV 電流0-1000μA |
| 測量范圍 | 電流0-1000μA 電壓：0-30.0kV(DC) |
| 測量準確度 | ±1%±2個字 |
| 分辨率 | 電流1uA 電壓：0.1kV |
| 測量準確度 | ±1%±1個字 |
| 保護功能 | 具有殘壓自動泄放功能 |
| 數據打印 | 具有可選的打印功能 |
| 電源供電方式 | 220V±10% |
| 環境溫度 | -10℃～+50℃ |
| 相對濕度 | RH ≤80％ |
| 海拔高度 | ＜1000米 |
| 外形尺寸 | 主機：長440mm×寬300mm×高300mm 、 試驗變壓器：長270mm×寬270mm×高300mm |
| 重量 | 主機：17kg 、試驗變壓器：12kg |
過電壓保護器測試儀圖片 ----Picture display
過電壓保護器測試儀主機

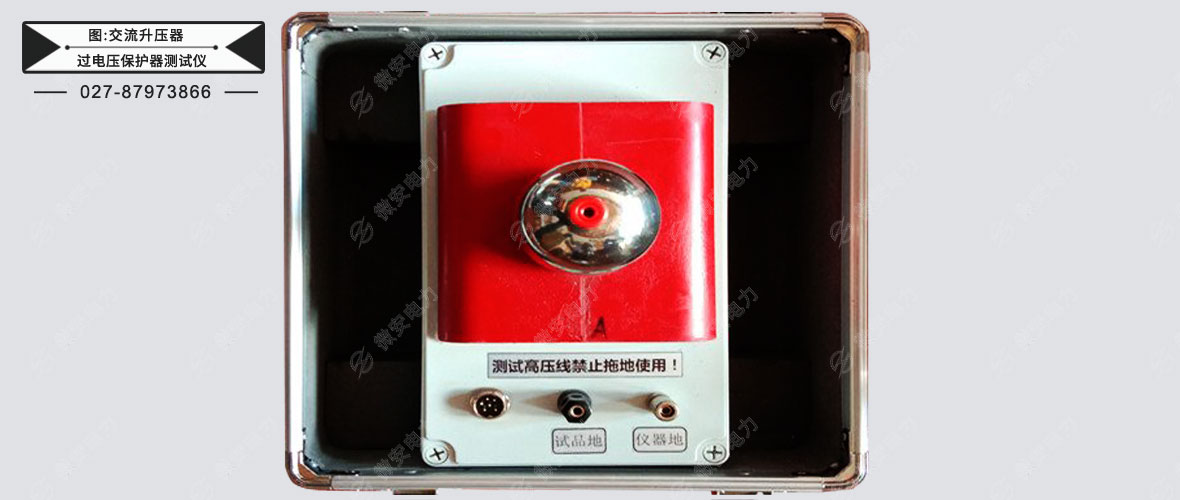

過電壓保護器測試儀交流升壓器

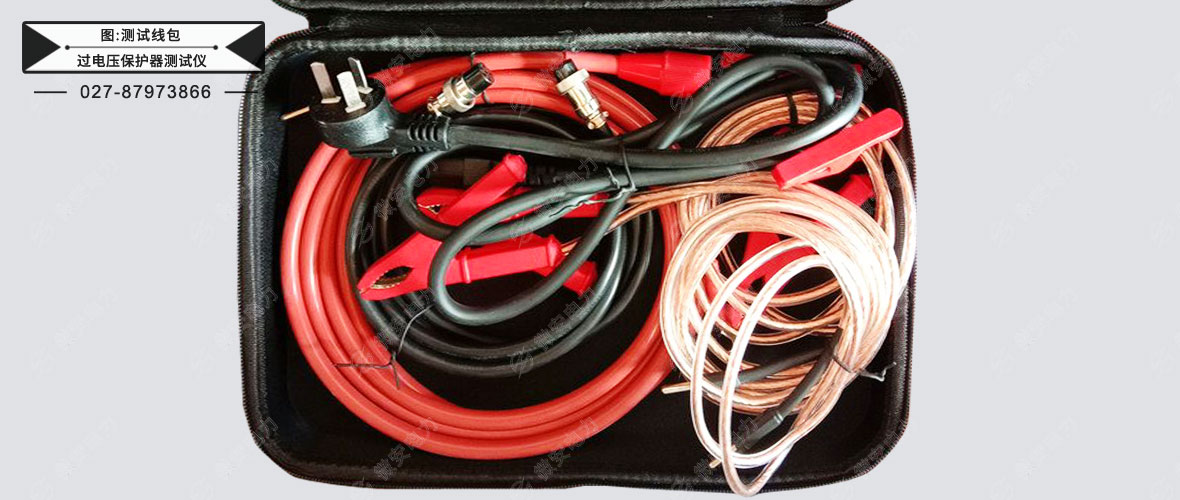

過電壓保護器測試儀測試線
過電壓保護器測試儀附件配件 --------Accessories
本產品UBHQ-30過電壓保護器測試儀詳細清單請以說明書或代銷合同為準
| 名稱 | 數量 | 過電壓保護器測試儀 | 1臺 |
| 試驗變壓器 | 1臺(交流測試配件) | 直流輸出線 | 1根(直流測試配件) |
| 交流輸出線 | 1根(交流測試配件) | 交流輸入線（航插線） | 1根(交流測試配件) |
| 接地線 | 1套 | 附件箱 | 1個 |
| 用戶使用說明書 | 1份 | 合格證 | 1份 |
過電壓保護器測試儀技術應用 --------Technology application

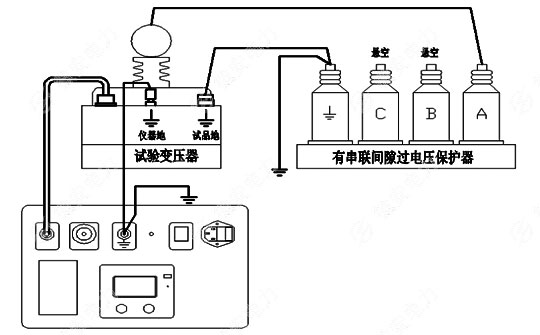

帶間隙(TBP)過電壓保護器測試接線(相-地)
• 試驗前將過電壓保護器所有接線拆除
• 保持過電壓保護器的A、B、C三相及地線均為懸空狀態
• 將測試主機與升壓試驗變壓器連接
• 按照圖示將主機、升壓變壓器、過電壓器保護器的地線端一起接地
• 打開主機、選擇"有間隙TBP"項目開始測試

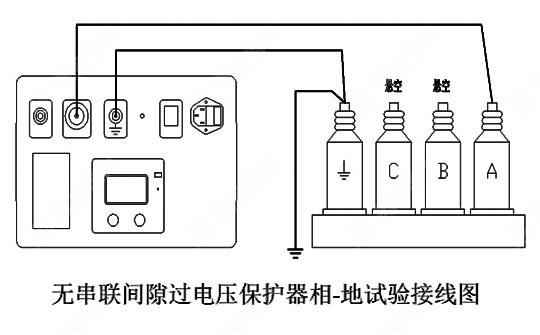

無間隙(TBP)過電壓保護器、避雷器(ZnO)測試接線
• 保持過電壓保護器的A、B、C三相及地線均為懸空狀態
• 如圖將主機的直流高壓輸出端子連接至被試品/p>
• 儀器接地端也與被試品一起接地
• 打開主機,選擇"無間隙TBP ZnO避雷器"項目測試
• 儀器自動升壓，自動測量,待測量完畢，自動顯示測量結果
• 即直流1mA下的參考電壓及0.75倍電壓下的電流值
