超低頻高壓發生器簡介 ----Product introduction
UVLF超低頻高壓發生器又稱超低頻發生器、0.1Hz超低頻高壓發生器、程控超低頻高壓發生器、超低頻交流耐壓裝置、30kv至50kV超低頻高壓發生器及超低頻交流高壓發生器，超低頻高壓發生器適用于絕緣等值電容較大的電氣設備耐壓試驗項目，超低頻高壓發生器應用于電力電纜、電力電容器、大中型發電機和電動機等)耐壓試驗，VLF超低頻高壓發生器符合2004年國家新頒布電力行業標準《超低頻高壓發生器通用技術條件 DL/T849.4-2004》要求。
根據2004年國家新頒布電力行業標準《超低頻高壓發生器通用技術條件 DL/T849.4-2004》要求，電力預防性試驗項目中把電力設備的耐壓分為工頻耐壓、變頻耐壓和超低頻耐壓，其中0.1HZ超低頻預防性耐壓技術是國際電工委員會推薦的低頻耐壓技術，VLF超低頻高壓發生器是我公司自主開發的核心技術產品。
UVLF超低頻高壓發生器主要用于大容量的電氣試驗設備（例如： 電力電纜試驗、 電力電容器試驗、大中型發電機試驗以及電動機試驗等）的耐壓試驗。超低頻高壓發生器按功能上分為程控超低頻高壓發生器和智能超低頻高壓發生器，按范圍分30kv超低頻高壓發生器和50kv超低頻高壓發生器。超低頻高壓發生器自上市以來，用戶充分認可。

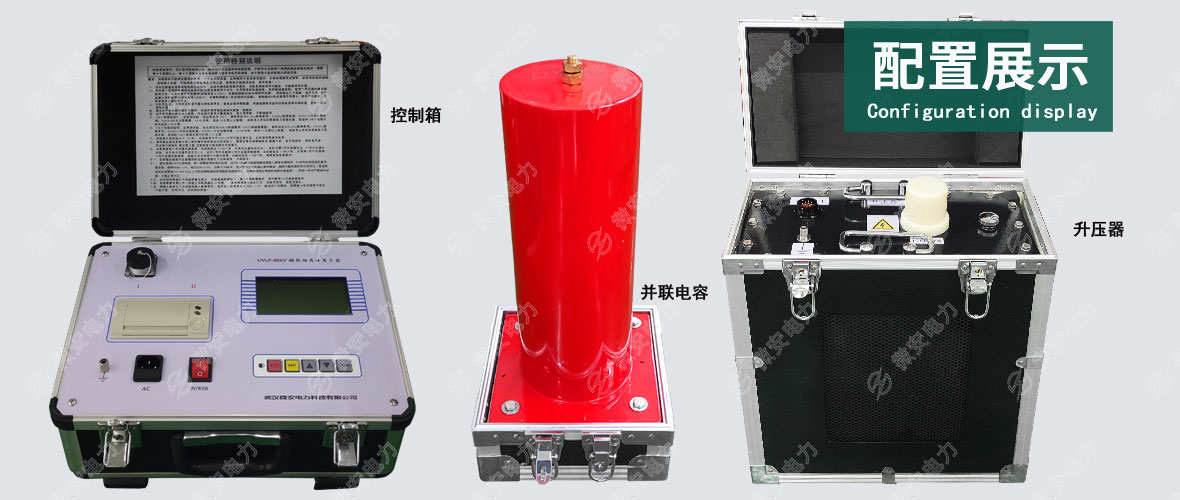

UVLF超低頻高壓發生器--配置展示
主要特點
1、電流、電壓、波形數據均直接通過高壓側采樣獲得，所以數據真實、準確
2、過壓保護：當輸出超過所設定的限壓值時，測試儀將停機保護，動作時間小于20毫秒
3、過流保護：設計為高低壓雙重保護，高壓側可按設定值進行精確停機保護；低壓側的電流超過額定電流時將進行停機保護，動作時間都小于20毫秒
4、高壓輸出保護電阻設計在升壓體內，所以外面不需另接保護阻
5、VLF超低頻高壓發生器采用了高低壓閉環負反饋控制電路，輸出無容升效應
超低頻高壓發生器參數 ----Technical parameter
| 型號 | 額定電壓 | 帶載能力 | 電源保險管 | 重量 |
| VLF-30KV |
30kV/20mA （峰值） |
0.1Hz,≤0.5μF～1.1μF | 5A |
控制器：4kg 升壓體：25kg |
| 0.05Hz,≤0.5μF～2.2μF | ||||
| 0.02Hz,≤0.5μF～5.5μF | ||||
| VLF-50KV |
50kV/30mA （峰值） |
0.1Hz,≤0.5μF～1.1μF | 7A |
控制器：4kg 升壓體：50kg |
| 0.05Hz,≤0.5μF～2.2μF | ||||
| 0.02Hz,≤0.5μF～5.5μF | ||||
| VLF-60KV |
60kV/30mA （峰值） |
0.1Hz,≤0.5μF | 9A |
控制器：4kg 升壓體1（30kV）：25kg 升壓體2（30kV）：25kg |
| 0.05Hz,≤0.5μF～1μF | ||||
| 0.02Hz,≤0.5μF～2.5μF | ||||
| VLF-80KV |
80kV/30mA （峰值） |
0.1Hz,≤0.5μF | 12A |
控制器：4kg 升壓體1（30kV）：25kg 升壓體2（50kV）：50kg |
| 0.05Hz,≤0.5μF～1μF | ||||
| 0.02Hz,≤0.5μF～2.5μF |
| 輸出額定電壓 | 參見表1 | |
| 輸出頻率 | 參見表1 | 0.1Hz，最大1.1 μf |
| 0.05 Hz 最大2.2 μf | ||
| 0.02 Hz 最大5.5 μf | ||
| 測量精度 | 1% | |
| 電壓正，負峰值誤差 | ≤3％ | |
| 電壓波形失真度 | ≤5％ | |
| 使用條件 | 戶內、戶外 | |
| 溫度 | -10℃～+40℃ | |
| 濕度 | ≤85％RH | |
| 電源 | 交流50 Hz，220V ±5% | |
| 保險管 | 參見表1 | |
超低頻高壓發生器圖片 ----Picture display

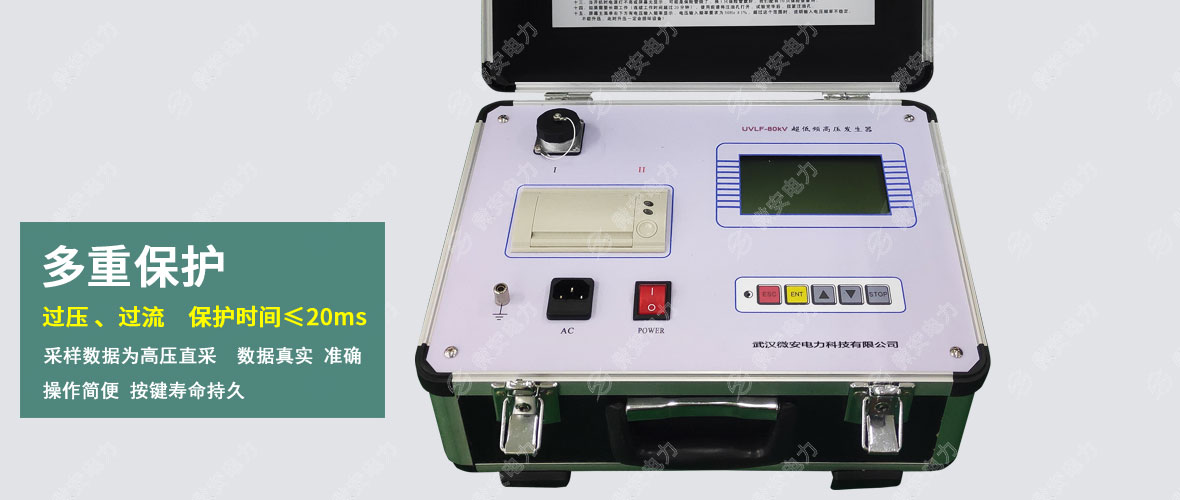

UVLF超低頻高壓發生器--控制箱

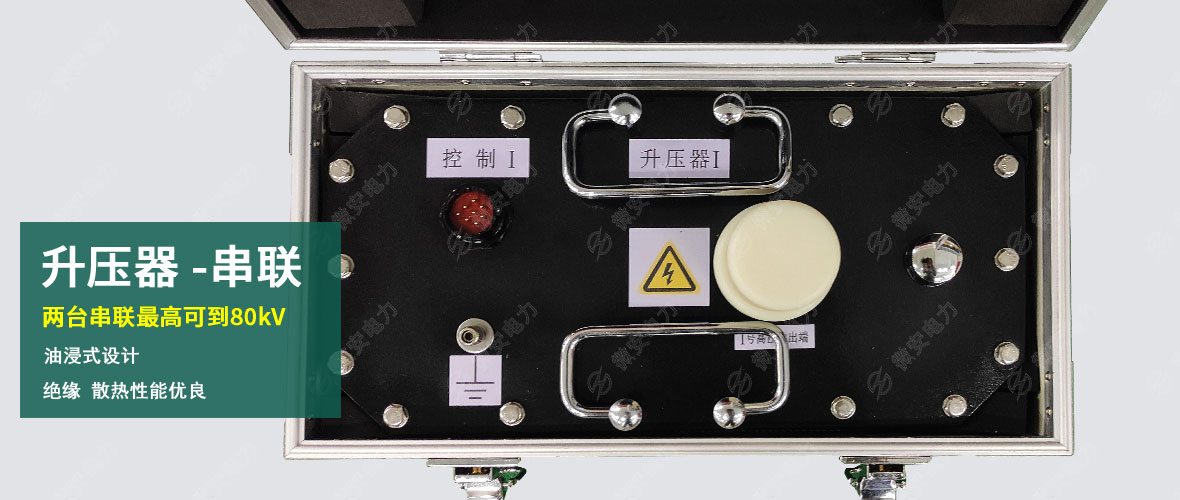

UVLF超低頻高壓發生器--升壓器
UVLF超低頻高壓發生器--并聯輔助電容
UVLF超低頻高壓發生器--單升壓器試驗接線
UVLF超低頻高壓發生器--雙升壓器試驗接線
超低頻高壓發生器附件配件 --------Accessories
本產品VLF超低頻高壓發生器詳細清單請以說明書或代銷合同為準
| 主機 | 1臺 | 升壓器 | 1套 |
| 專用高壓連接電纜 | 1根 | 專用低壓連接電纜 | 1根 |
| 電源線 | 1根 | 電源保險管 | 10只 |
| 放電棒 | 1根 | 檢驗報告 | 1本 |
| 說明書 | 1本 | 合格證 | 1張 |
